2009年01月24日

Rare Earth Blend ステレオ化(一応成功)

いきなり頓挫してしまった Rare Earth Blend のステレオ化。
独立したマイク出力の線が無いと、メーカーサポートに問い合わせた
ところ、帰ってきた返事は

「新しい製品は、マイクとピックアップの線が分かれていません。
 あなたの持っている製品はそれである可能性があります。
 その場合、ステレオ化できる唯一の方法は、誰かに別の信号線を
 追加してもらってマイクとピックアップの信号を分けることです。」

翻訳はちょっといい加減ですが、大体こんな感じ。
っていうか「誰か」って誰よ?

英語でのやり取りになるので、その後 gezkaz さんに多大な協力を頂き
(というか、ほぼ全部文章を書いて頂いたのですが)、旧型の製品と交換
してもらえないか、約2週間に渡って交渉しておりました。

結局埒が明かず、それならそれで、マイクの独立した信号線を追加する方法
を教えて欲しいと書いたところナシのつぶて・・・。
勝手に仕様変更した上、マニュアルの記述を変えず、サポートもしないって
どういうことかと!

返品するという選択肢もあり、どうしようか考えた挙句、自力で線を追加
することにトライしてみました。


想像するに、マイクとピックアップのブレンド率を変えているホイールが
可変抵抗となっているはずなので、可変抵抗に入力している、マイク側の
端子に線を付ければいいだろうと。

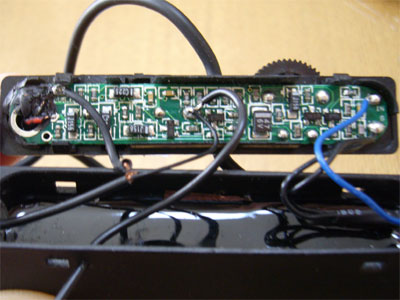

ケースを開けてみると写真のような状態で、



ブレンド率を変えるホイールの真下にある、大きめの接点のどちらかだろう
と思っていたのですが・・・、これがどうもどちらでもない。

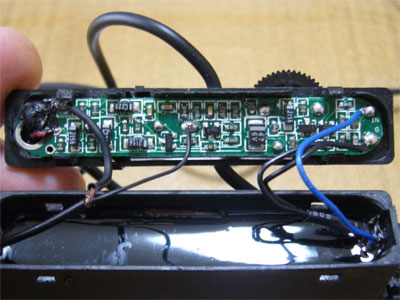

分からないので、ちょっと妥協して基盤に付いているマイクの線の接点と
同じところにくっつけました↓



ケースに穴を開けて、線の出口を作っています。

H4に繋げてテストしてみたところ、一応ステレオの右にマイクが、左に
ピックアップが入るようにはなりました。
が、プリアンプを通った信号を取れなかったので、マイクの音は若干小さいです。
とりあえずは、H4へ入力するときのゲイン調整でごまかそうかなと。
あと、付け足した線はシールドしてないので、当然ながらノイズにかなり
弱いと思われます。

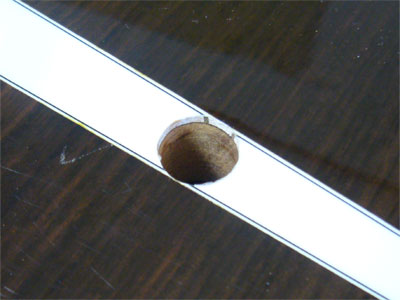

ギターのエンドピンジャックの穴あけもしました。



素人工作としてはまあまあかな?
バナナムーンのHPに出ている穴あけの方法が非常に参考になりました。感謝!
